グランドシア(浅埋探査レーダ)GN-04

特長

優れた探査性能

  • 最大深度0.8m、浅層に特化した探査性能
  • アスファルトカッター事故を防ぎます

簡単な操作

  • 探査開始ボタンを押すだけ、面倒な設定不要

判りやすい表示

  • 埋設管の「自動検出」と3データ同時比較・埋設管推定「三断面アンド」を搭載

軽量でコンパクト

  • より小型・軽量を実現(20kg)
  • 折り畳み構造で、スーツケースでの宅急便輸送が可能
写真運搬時
使用時

機能

自動検出

写真

埋設管の反射波を自動検出し、判定を容易にします。

3断面アンド(マルチモード)

写真

並行する3つの探査データを同時表示し、隣り合う埋設管の位置関係を解析

3つの探査データを背貫通していると判断できれば、赤色でマーク

写真3断面アンド(埋設管位置推定例)

土質の関係などで、埋設管の反応をとらえられていないと判断すれば、

推定される位置を、黄色でマーク

レポート作成機能

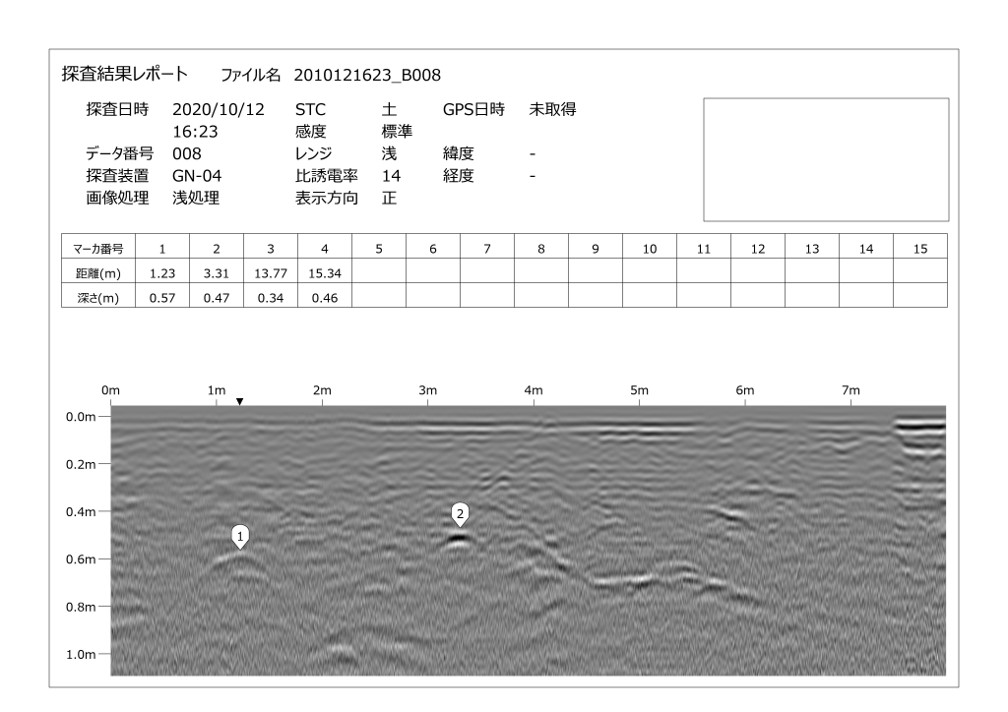

写真測定結果レポート出力例

測定結果をJPG形式で出力、報告書の作成時間を軽減できます。

主な仕様

項目 仕様 項目 仕様
レーダ方式 チャープレーダ方式 使用温度 0~40℃
探査対象物 金属管・樹脂管・空洞・鉄筋 電源 専用ニッケル水素バッテリ
探査深度 最大0.8m(土質により変化します) 連続運用時間 2時間(満充電から)
寸法 ・使用時 W300×L610×H850mm
・運搬時 W300×L680×H270mm
構成品 レーダー本体、タブレットPC、バッテリ、充電器
重量 20kg(バッテリ含)

■掲載した外観・寸法・データは、予告なく変更されます。

■本製品は大阪ガス株式会社との共同開発によるものです。

グランドシアに関するお問い合わせ

03-3217-7383

8:30~17:05(土日祝日は除く)
